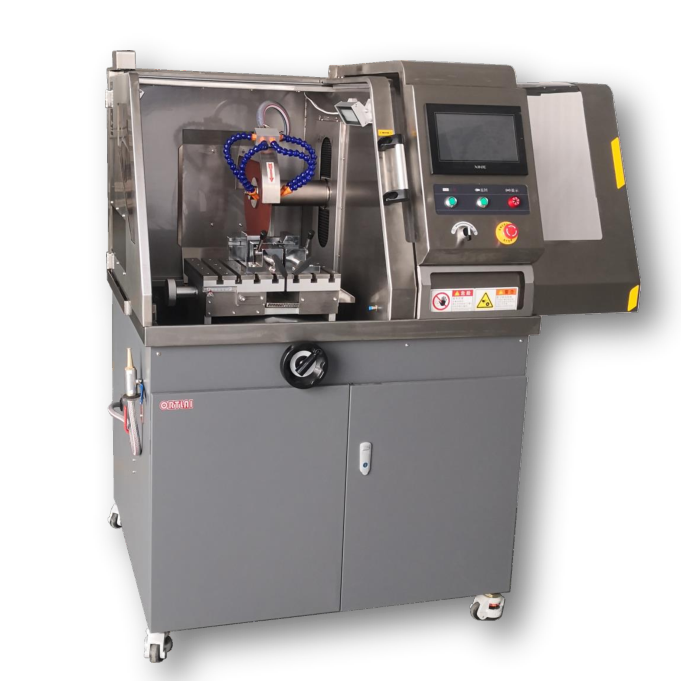

一、设备名称：金相切割机

二、规格型号：OG7000系列

三、用途：

用于金相检验时样品的截取，三轴（X、Y、Z）手动控制，三向进切，自由进退，X轴手动（自动）控制，Y、Z轴自动或手自一体控制，可轻松实现序列切割、脉冲切和直切，配备相应的冷却系统，从而切割成尺寸大小合适的样品，并且使样品切割表面平整和组织极小损伤，以便后续的制备和检验。

四、主要特点：

1、采用高刚性机架结构，厚重的机身，紧凑的传动机构，设备工作时更加平稳；
2、 X、Y、Z三轴精密轨道式移动，三个方向自由进退，双轴进切，多模式组合程序控制进切，增强了切割能力，提高切割的灵活性；
3、手动控制模式与自动控制模式可时时切换，触控式操作界面（外接常用按键），10寸触屏显示，编码器位置和速度控制，切割进程时时动态显示，直观、易操作；
4、自动时系统自动进行切割速度-载荷动态监控（切割速度过快或切割面增大导致切割载荷超过安全载荷时设备会自动调节到一个合适的速度）、等加速到设定速度、复位模式选择、切割方案存储等智能操作，确保以安全的模式达到较佳的切割效果；
5、自动时根据需要可选择脉冲切割，提高冷却效果，降低砂轮磨损，确保切割面平直、光滑，较大限度降低切割对组织的损伤
6、 X轴手动（自动）调节，方便、快速进行对刀和序列切割（有效确保工作两切割面平行度）尺寸的定位；
7、载料台为采用精密304不锈钢丝杆作为传动主轴的高精密双层滑台，实现X、Y轴双向移动，手动操作时轻松自如的进行平稳控制，更适合测试用试样的精密切割
8、切割高度可调，Z轴立式加强梁导轨式垂直升降（确保主轴垂直于工作台），行程内任意位置锁止，结构稳定，方便进行切割中心定位、进行逐层切割，切割片磨耗补偿，同时可做为进切割垂直下压切割工作，尤其适用于棒材试样快速切割；
9、直驱式结构的防水主轴，采用效率高节能、高扭矩、高防护等级、低噪音的驱动电机，砂轮轴箱配备进口组合轴承的密封，转动平稳、切割力强，噪声低，易维护；
10、304不锈钢台面并集成了多沟T型槽的工作台，方便切割异型件时便夹具的固定且工作台耐用、易维护和美观；
11、四路大流量冷却液喷洒口，深度冷却，效率高冷却的同时有效冲刷切割片，使切割效果更佳；
12、三面大视窗防护罩，双面开门式，内配高亮度、防爆、耐油、防水LED照明灯，让你对切割过程观察更方便、清晰；
13、冷却液自动供给，当你按下切割启动键时冷却液同步供给，确保切割面无~；
14、推拉式防护罩，双侧面均可打工，打开或关闭防护罩更加轻松、平稳；
15、外挂有软管清洗水枪，方便你对设备的清洗、清洁；
16、干湿分离式结构布局，电子电器元件以及其它需要防水的部件与潮湿的切割室进行隔离；
17、互锁式安全保护，在防护罩开启或没有正确关闭时切割动力单元将停止工作，切割刀片采用双层安全防护，以防意外，更加安全；
18、配备紧急停车功能，系统具有过压、过流、漏电等安全保护功能，让你的使用更安全；
19. 不锈钢切割舱罩，坚固耐冲击、耐腐蚀，使得设备经久耐用、持久如新；

五、技术规格：

型号
OG7001
OG7002
主机结构
桌面型
落地型
扩展型号
OG7251、OG7301
OG7351、OG7401
OG7252、OG7302
OG7352、OG7452
控制方式
三轴（X、Y、Z）自动\手自一体
切割方式
脉冲切、直切、分层切、序列切割
对刀方式
激光对刀
切割片直径
254mm、305mm
350mm、400mm
250mm、300mm
350mm-450mm
切割片中心孔径
32 mm（选配25.4mm）
切割能力*█
80mm\110mm
120mm\150mm
80mm\110mm
120mm\160mm
X轴移动行程
50 mm
80 mm
50 mm
80-260 mm
Y轴移动行程
350mm
450mm
350mm
450-550mm
Z轴移动行程
220mm
260mm
220mm
220-320mm
进切速度
0－150 mm/min(数字任意设置，可订制)
0－150 mm/min(数字任意设置，可订制)
退料速度
0－500 mm/min(数字任意设置，可订制)
0－500\1000 mm/min
主轴转速
2800r/min或1500－3000 r/min
T型台长与宽
260×360mm
320×400mm
320×450mm
420×600mm
T型槽宽度
12mm
冷却液喷洒口
4路内置
冷却液供给
同步自动
进水接口
1/2"（内螺纹）或快速接头
排水接口
50-120mm（内径，标配有排水软管）
防护开合方式
阻尼支撑、掀抬开合式或左右推拉式
安全装置
防护罩与切割动力单元互锁，具有紧急停车功能
清洁方式
手动冲洗，附带清洁水枪
输入功率
3-5kW
4.5-8kW
3-6kW
6-12kW
电源
3相，380VAC，50/60Hz
外型尺寸（mm）
850×950×650
900×1150×720
850×950×1650
1080×1250×1950
重量
约320kg
约450kg
约550kg
800-2000kg

(技术不断更新，配置以实际需求确定，具体设备方案请致电022-87910661索取)
