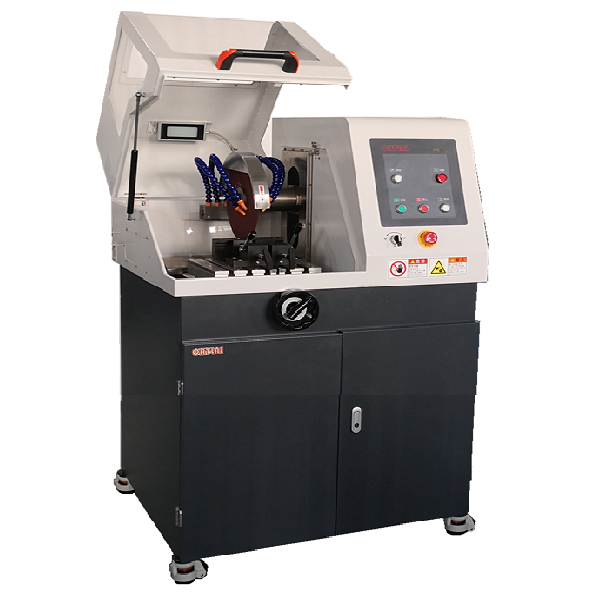

一、设备名称:金相切割机

二、规格型号:OG3000系列

三、用途:

      用于金相检验时样品的截取,三轴(XYZ)手动控制,三向进切,自由进退,并可轻松实现序列切割,配备相应的冷却系统,从而切割成尺寸大小合适的样品,并且使样品切割表面平整和组织极小损伤,以便后续的制备和检验。

四、主要特点:

1、    三轴(XYZ)手动控制,三向进切,自由进退,可根据需要可进行不同方向的切割,增强了切割能力,提高切割的灵活性;

2、    X轴的可移动,方便进行试样的序列切割;

3、    厚重的机身,紧凑的传动机构,设备工作时更加平稳;

4、    采用高扭矩、高防护等级、低噪音的驱动电机,切割力强,噪声低;

5、    不锈钢台面并集成了多沟T型槽的工作台,不仅方便夹具的固定且工作台耐用、易维护和美观;

6、    防护罩侧面设置了附带软防护帘的开口,加之强大的工作台和宽广的切割室,面对较长的试件、较大的试件你同样可轻松自如的完成切割;

7、    内藏式冷却液喷洒口,冷却液喷洒位置端正,喷洒集中且无需你调整喷嘴位置,冷却效率高,操作方便;

8、    大视窗防护罩,内配高亮度照明灯,让你对切割过程观察更方便、清晰;

9、    冷却液自动供给,当你按下切割键时冷却液智能供给,确保切割面无~;

10、可选配的切割转速调节模块,可根据材料的特性、切割片的磨损或你对切割速度的要求进行设定相应的切割转速以便达到较高的切割效果;

11、阻尼支撑、折叠开合式防护罩,打开或关闭防护罩更加轻松、平稳;

12、外挂有弹性可伸缩清洗水枪,方便你对设备的清洗、清洁;

13、干湿分离式结构布局,电子电器元件以及其它需要防水的部件与潮湿的切割室进行隔离;

14、互锁式~保护,在防护罩开启或没有正确的关闭时切割动力单元将停止工作,以防意外,更加~。

15、配备紧急停车功能,系统具有过压、过流等~保护功能,让你的使用更~;

16、不锈材质部件、坚固耐冲击防护外罩、耐腐蚀表面涂层和防护,使得设备经久耐用、持久如新;

五、技术规格:


型号

OG3001

OG3002

主机结构

桌面型

落地型

扩展型号

OG3251OG3301

OG3351 OG3401

OG3252 OG3302

OG3352 OG3402

控制方式

三轴(XYZ)手动控制

切割方式

直切、序列切

X轴移动行程

70 mm

80 mm

70 mm

80 mm

Y轴移动行程

280mm

340mm

280mm

340mm

Z轴移动行程

160mm

220mm

180mm

220mm

切割片直径

250mm300mm

350mm400mm

250mm300mm

350mm450mm

切割片中心孔径

32 mm(选配25.4mm

较大切割能力

80mm\110mm

120mm\160mm

80mm\110mm

120mm\160mm

主轴转速

2800r/min

较大切割转矩

15N.m

20N.m

15N.m

20N.m

T型台长与宽

260×360mm

320×400mm

260×360mm

320×400mm

T型槽宽度

12mm

冷却液喷洒口

内置

冷却液供给

自动

进液接口

1/2"(内螺纹)或快速接头

排液接口

30mm(内径,标配有排水软管)

防护开合方式

阻尼支撑、手动折叠开合

~装置

防护罩与切割动力单元互锁,具有紧急停车功能

清洁方式

手动冲洗,附带清洁水枪

输入功率

3.5kW

4.510kW

3.5kW

4.510kW

电源

3相,380VAC50/60Hz

外型尺寸

750×950×800mm

880×1000×850mm

750×950×1500mm

1080×1300×1550mm

重量

310kg

340-600kg

350kg

550-1200kg
