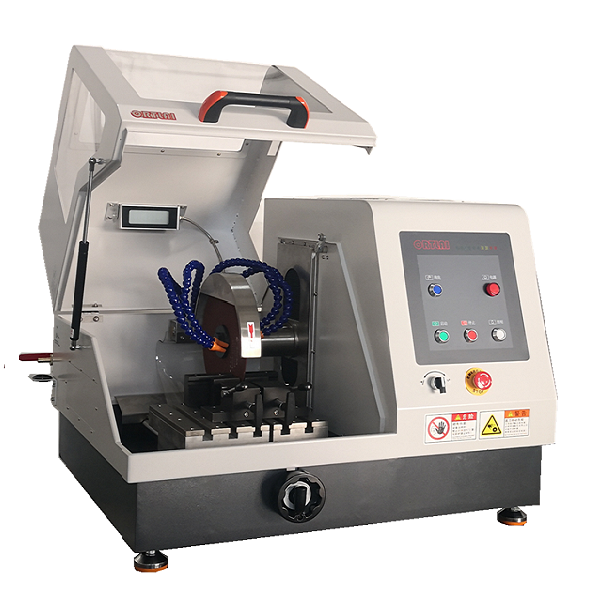

一、 设备名称:金相切割机

二、 规格型号:OG1000系列

三、 用途:

      用于金相检验时样品的截取,Z轴手动控制砂轮切割片的进退,配备相应的冷却系统,从而切割成尺寸大小合适的样品,并且使样品切割表面平整,组织极小损伤,以便后续的制备和检验。

四、 主要特点:

1、    厚重的机身,紧凑的传动机构,设备工作时更加平稳;

2、    采用高扭矩、高防护等级、低噪音的驱动电机,切割能力强,噪声低;

3、    不锈钢台面并集成了多沟T型槽的工作台,不仅方便夹具的固定且工作台耐用、易维护和美观;

4、    防护罩两侧设置了附带软防护帘的开口,加之强大的工作台和宽广的切割室,无论是长的试件、还是较大的试件你同样可轻松自如的完成切割;

5、    内藏式冷却液喷洒口,冷却液喷洒位置端正,喷洒集中且无需你调整喷嘴位置,冷却效率高,操作方便;

6、    大视窗防护罩,内配高亮度照明灯,让你对切割过程观察更方便、清晰;

7、    冷却液自动供给,当你按下切割键时冷却液智能供给,确保切割面无~;

8、    可选配的切割转速调节模块,可根据材料的特性、切割片的磨损或你对切割速度的要求进行设定相应的切割转速,以便达到较高的切割效果;

9、    阻尼开合式防护罩,打开或关闭防护罩更加轻松、平稳;

10、外挂有弹性可伸缩清洗水枪,方便你对设备的清洗、清洁;

11、干湿分离式结构布局,电子电器元件以及其它需要防水的部件与潮湿的切割室进行隔离;

12、互锁式~保护,在防护罩开启或没有正确的关闭时切割动力单元将停止工作,以防意外,更加~;

13、配备紧急停车功能,系统具有过压、过流等~保护功能,让你的使用更~;

14、不锈材质部件、坚固耐冲击防护外罩、耐腐蚀表面涂层和防护,使得设备经久耐用、持久如新;

五、 技术规格:


型号

OG1001

OG1002

主机结构

桌面型

落地型

扩展型号

OG1251OG1301

OG1351OG1401

OG1252OG1302

OG1352OG1402

控制方式

单轴(Y或Z)手动控制

切割片直径

250mm300mm

350mm400mm

250mm300mm

350mm400mm

切割片中心孔径

32 mm(选配25.4mm

切割能力

80mm\110mm

120mm\160mm

80mm\110mm

120mm\160mm

切割速度

2800r/min

较大切割转矩

15N.m

20N.m

15N.m

20N.m

T型台长与宽

260×320mm

320×380mm

260×320mm

320×380mm

T型槽宽度

12mm

冷却液喷洒口

内置

冷却液供给

自动

进水接口

1/2"(内螺纹)或快速接头

排水接口

60mm(内径,标配有排水软管)

防护开合方式

手动带阻尼支撑

~装置

防护罩与切割动力单元互锁,具有紧急停车功能

清洁方式

手动冲洗,附带清洁水枪

输入功率

3.5kW

4.510kW

3.5kW

4.510kW

电源

3相,380VAC50/60Hz

外型尺寸

760×880×600mm

880×1020×660mm

760×880×1500mm

880×1020×1660mm

重量

250kg

300-500kg

360kg

480-800kg
