当前位置:   首页  >  *金相制样设备  >  金相磨抛机(手自一体全自动)

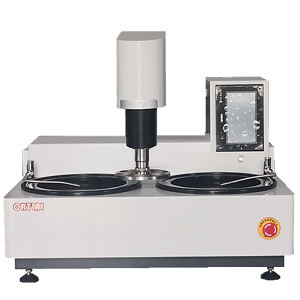

一、设备名称:金相磨抛机

二、规格型号:OMP4000系列

三、用途:

用于材料金相、岩相等检验时样品待检表面的粗磨、精磨、粗抛和精抛,中心加力,数字式控制压力,自动磨抛,更换或添加不同的磨抛料,将样品待检表面制成光亮无痕的镜面,从而使待检样品的组织形态能在检测仪器下真实、清晰的显现。

四、主要特点:

1、  配备自动磨抛头,采用气动中心加压磨头,设备依据需要一次性可制备N多个试样,制样效率高、一致性好、可重现;

2、  数字式比例阀精密控压,柔性加力和卸力,过程呈梯型波式,有效的确保无划痕,效率高 磨抛出较 佳的检测表面;

3、  自动磨头采用直线导轨式电子机械驱动,平稳快速移动,准确定位位置,数字式控制,上磨盘高度位置可任意设置并自适应。

4、  磨头可快速移位并轻松锁止,方便你在必要时切换到手动制样模式;

5、  密封组合式传动主轴箱,无论你需要工作盘低速的还是高速的转动,工作盘均可平稳的满足你的需求,且防尘、防水,且终身无需维护,让你的使用很简便

6、  上下工作盘均采用高性能无刷电机无级调速,宽广的调速范围,无论你的试样是敏感材质还是坚硬材质,无论你需要高速还是低速制样,你均可设定出一个较 适合的磨抛速度;

7、  上下工作盘均可进行顺时针或逆时针旋转设定,满足你磨抛试样过程中的需要或操作习惯

8、  上试样卡盘与下工作盘均采用快换方式,轻松快捷更换,操作简易,维护方便;

9、  高清耐油防水触控屏设计有直观的操作界面组成的人机对话窗口,系统具有记忆功能,让你的操作更方便、快捷;

10、冷却液自动供给,万向喷嘴,配备流速调节模块,重复开启冷却系统无需调节即可得到你初次设定的冷却液供给流速,无需频繁调节,操作方便;同时可配备磨抛液自协滴压装置,时时匀速添加磨抛液;

11、可拆卸、耐冲击、耐腐蚀的ABS集水槽,配备挡水圈,防尘盖,万向喷嘴,系统并具有自动清洁和快速甩干功能,让你的清洗、清洁轻松自如,日常维护简单、方便;

12、配备紧急停车功能,系统具有过压、过流等安全保护功能,让你的使用更安全;

13、厚重的机身、不锈材质部件、坚固耐冲击不不锈钢外壳、耐腐蚀表面涂层和防护,使得设备经久耐用、持久如新;

五、技术规格:

系列

OMP4001

OMP4002

型号

OMP4251

OMP4301

OMP4252

OMP4302

下磨盘直径(mm

Φ254

Φ305

Φ254

Φ305

下磨盘数

单盘

双盘

控制方式

手自一体,中心加力方式

自动加力控制范围

中心点加力时:Φ254型为0350N\Φ305型为0500N

装样规格及数量

中心点加力时:根据样品规格尺寸订制

装样盘转速控制范围

0150r/min,数字式任意设置(特殊转速可订制)

磨抛盘转速控制范围

01000r/min800r/min),数字式任意设置(特殊转速可订制)

转向控制方向

装样盘与磨抛盘均可任意进行顺时针或逆时针方向的控制

装样盘或磨抛盘更换

无需工具快速更换

装样盘或磨抛盘间距

自动时装样盘与磨抛盘间距离可任意设置,系统自动识别控制

防撞功能

系统具有防顶撞自动监测保护功能

输入功率

950W

1200W

1200W

1500W

电源

单相,220V/50Hz

供气压力

0.50.75MPa

气源接口规格

外径:8mm

供水方式

万向喷水嘴,自动同步供水,配备手动流速调节模块

进水接口规格

1/2"(内螺纹)或快速接头

出水接口规格

40mm(内径,标配有排水软管)

抛光液供给方式

自动滴液模块

清洁方式

万向喷水嘴,自动清洗高速甩干

外型尺寸(mm

660×550×750

700×580×700

660×780×650

700×820×750

重量(Kg,)

85

100

115

130

 (技术不断更新,配置以实际需求确定,具体设备方案请致电022-87910661索取)
