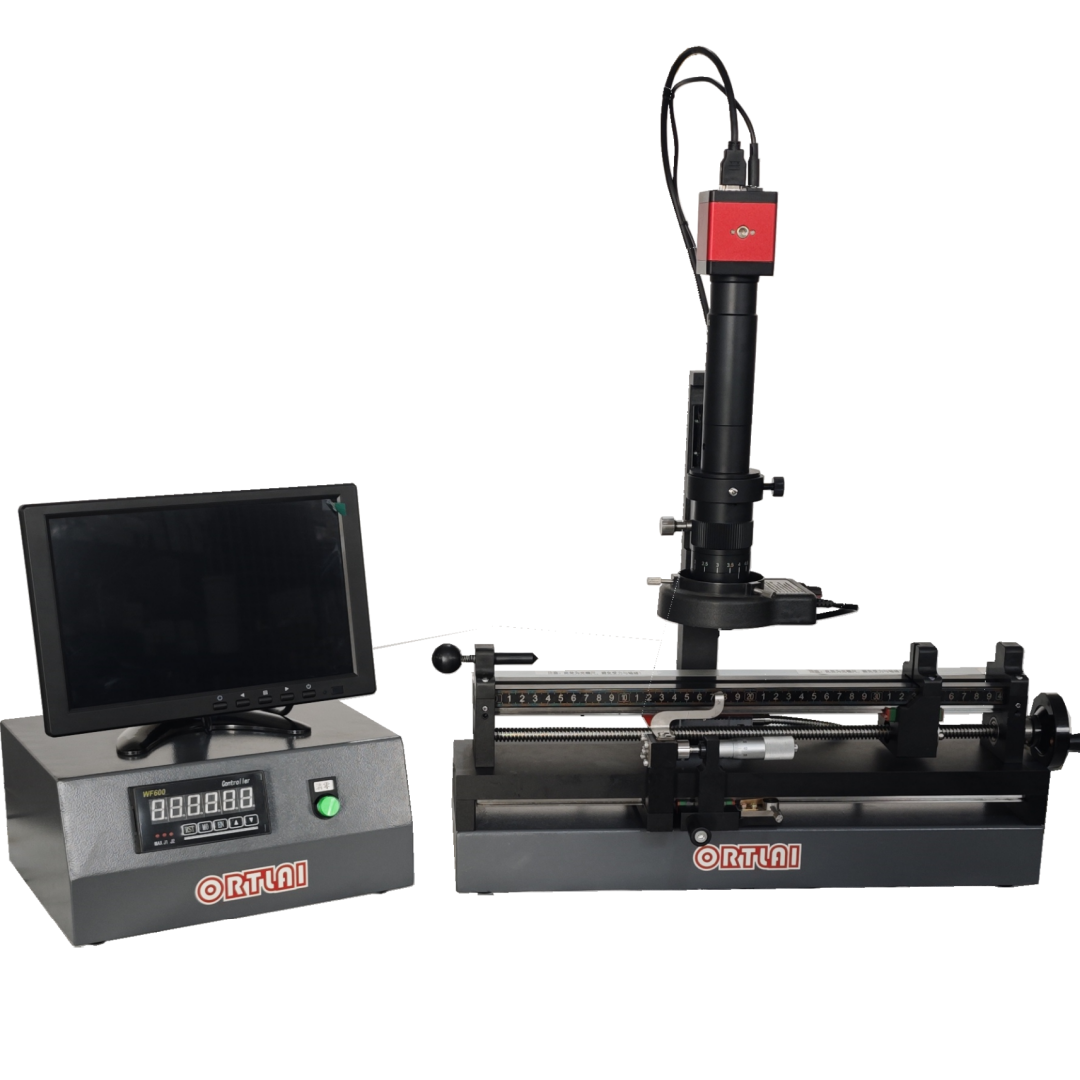

一、设备名称:双工位拉伸试样标距影像测量仪

二、规格型号:ODC3000系列

三、用途:

用于棒材、板材试样测量断后标距时断口对正、间隙压紧、工件固定、断后伸长的测量以及原始标距的测量,采用视频相机放大测量点,光栅尺测量数据,精准且便捷进行测量。提高测量的精度、方便性和可重复性。同时也方便手动简易制作原始标距线的试样固定与测量定位,视频放大检验断口的对正情况。

四、满足标准:

1、    GB/T228.1  《金属材料 拉伸试验 第1部分:室温试验方法》

2、    ISO6892-1 Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature

3、    ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials

五、 主要特点:

1、    双工位操作空间,左工位适用于棒材试样、右工位适用于板材试样

2、    采用视频相机放大测量点,快捷精准且可重复性的进行测量点的定位;

3、    采用高精度光栅直线位移传感器作为测量传感器进行两点间位置的高精密测量;

4、    采用数显式读数,可进行任意位置进行清零设置成测量起始点;

5、    采用双精密直线滑轨作为传动器测量移动导向,移动滑顺,精密度高;

6、    左工位一端带有活动知名,方便棒料试样在预紧消隙时断面自动找正;

7、    预紧端通过丝杆无级可调,并附带导向,操作轻便、稳定;

六、 技术规格:

型号

ODC3300、ODC3500、ODC3650

使用工位

双工位(适用于棒材、板材)

操作空间

0-350mm(500mm、650mm)(无级可调)

测量行程

0300mm(500mm、650mm)

传感器精度

1级(L200mm:±0.001mm200L300mm:±0.002mm

放大倍数

0-200

测量精度

≤±0.02mm

显示方式

测量点视频相机放大,两点间距离数字显示

棒材直径

0-70mm(端部直径)

板材规格

50×65mm(端面尺寸)

浮动知名

电源

220V50W

外型尺寸

480×200×520mm260×200×300mm)(+行程)

重量

35kg(50kg)
