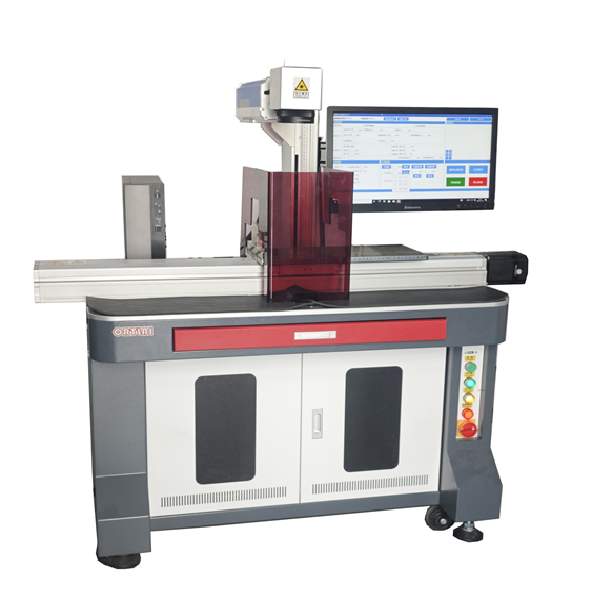

一、设备名称:自动激光标距仪

二、规格型号:OJDH3000系列

三、用途:

      OJDH3000系列自动激光标距仪为一款高精准、清晰、效率高 、智能、大功率的拉伸试样标距标识用设备,适用于金属材料拉伸试验时试样原始标距的N等分标注,表面氧化层较厚或具有一定的锈蚀层均可以轻松标识(如热轧粗钢板、钢筋等),结合平行长度进行自动精准效率高 的标识标注,试样拉伸断裂后结合相应的仪器测量出对应标识的伸长变化量,通过相应的计算公式得出试样的断后伸长率。

四、满足标准:

1、    GB/T228.1  《金属材料 拉伸试验 第1部分:室温试验方法》

2、    ISO6892-1 Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature

3、    ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials

4、    GB 7247.1 《激光产品的辐射安全、设备分类、要求和用户指南》

五、基本特点:

1、  高稳定性、长寿命、大功率激光发射装置配合精密振镜实现激光工作,标识线宽和线的深度可调;

2、  精密封闭式线性模组作为标距线间隔控制滑台(或作为激光头移动从而实现标距线间隔控制),配合闭环控制驱动电机,有效确保标距间隔精度;

3、  自动调焦,根据刻线面高度自动调节激光工作焦距,如哑铃型棒材需要在平行段标线和端头打标识,系统可自动调节焦距,确保在平行度和端头时的较 佳工作焦距;

4、  自动识别试样原始标距相对整根试样的位置,确保标距线处在合理位置;

5、  专用操作软件,无需经验丰富的激光打标操作知识,无需任何画图,只需根据拉伸试验要求简单的设置相应的标距线参数即可自动完成工作。具有方案存储和调用功能,具有标识线和标识码(人员、日期、班次、序列码等)的预览功能;

6、  多种标距线标识方式,如:N等分格线、十字线、定角度圆弧圆周线、套标距线等,试样标识码(人员、日期、班次、序列码等)的定位置自动标刻;

7、  效率高 、高功率非接触式加工,那怕对表面氧化层较厚或具有一定的锈蚀层均可以轻松标识(如热轧粗钢板、钢筋等)且对材料不产生机械应力,极大降低对试样的损伤;

8、  配置多功能试样台或试样移动小车(较大试样),试样可以批量放置、对齐、固定(根据需要)、加工;

9、  红光预览,可以通过红光预览功能,把标距线提前显示在试样表面上,所见即所得;

10、根据工作需要,可以启动标准模式下的激光打标功能,进行其它常规激光打标操作;

六、技术规格:

型号

OJDH3030

OJDH3050

OJDH3070

激光额定功率

30W

50W

70W

工作方式

自动连续

工作批量

一次性多根(根据试样规格确定)

激光标识范围

200×400500mm)任意设定

300×500mm任意设定

标距长度

0400500mm

0500mm

自动设定

自动设定,ORTLAI-OJDH专用软件

标线方式

N等分格线、十字线、套标距线等

标距线间隔

任意设置

打标精度

≤±0.02mm(相临线间)

较 小线宽

0.01mm,可设置

刻线深度

0.5mm,可设置

扫描速度

0-10000mm/s

电源

220V\ 50Hz1200W

220V\ 50Hz1500W

外型尺寸

950×800×1480

1050×950×1600

重量

130kg

180kg

*外型尺寸和重量受试样尺寸影响,可选配整全防护
