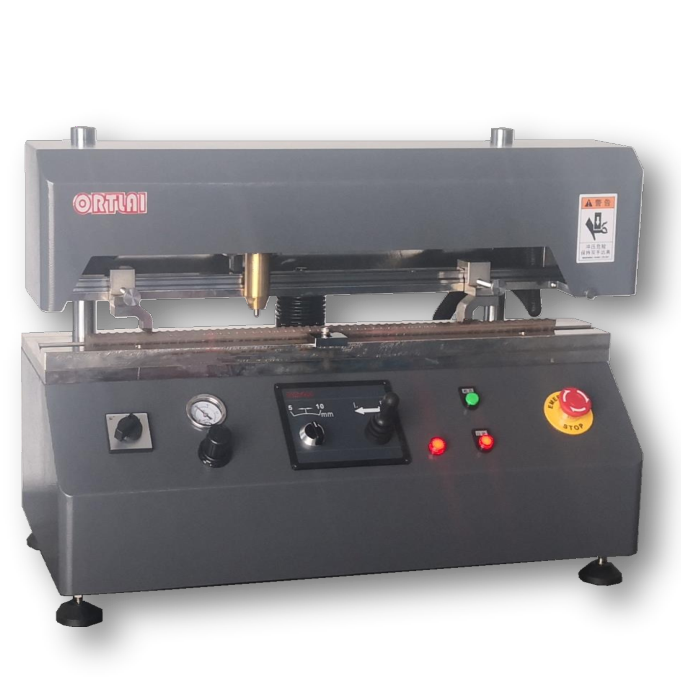

一、设备名称：电动标距打点机
二、规格型号：OD6000系列
三、用途：
用于金属板材、棒材、线材（尤其建筑螺纹钢、型钢、钢板和管材等）等拉伸试验时试样原始标距N等分标注，结合平行长度进行有效的逐点标注，试样拉伸断裂后结合相应的仪器测量出对应标注点的伸长变化量，通过相应的计算公式得出试样的断后伸长率。
四、满足标准：
1、 GB/T228.1 《金属材料 拉伸试验 第1部分:室温试验方法》
2、 ISO6892－1 《Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、主要特点：
1、 高精密滚珠丝杠加无间隙直线模组导向传动组件进行传动，高刚性，无间隙，传动平稳；
2、 气动打点，采用进口高频气动控制阀器件驱动高频气动打点头（低阻尼铜质缸体），进行高频响应、高强度打点；
3、 一键控制气动同步压紧试样，操作方便，效率高，压紧可靠；
4、 打点标距间隔可以选择，可以选择5mm\10mm打点间隔；
5、 可进行往复打点工作方式（无需空走，提效率高 率），便捷的起点定位方式；
6、 根据试样特性，打点力大小可调节，以便适应不用材质试样的打点，较 大限度降低对试样的损伤；
7、 系统具有记忆功能，批量打点无需重复设置；
8、 采用低阻尼高频气动冲击动力头，加粗钨钢冲针,配备独特冲针行程调节导向机构，精度高，打点均匀，使用寿命长；
9、 试样支撑台架有V型定位槽，同时也可装备适合板材的定位夹，有效保证打点位置与试样的轴线或中心线重合；
六、技术规格：
型号
OD6500
OD6400
OD6300
打点方式
气动连续单点，电动控制
标距长度
500mm
400mm
300mm
两点间隔
5mm/10mm
打点精度
误差≤±0.05mm
位移精度
≤±0.01mm/FS
试样规格
■0～（70×50mm）；●60mm
输入功率
300W
200W
电源
220V\ 50Hz
气源
0.5－0.75MPa
外型尺寸
740×420×520mm
650×400×480mm
重量
约105kg
约90kg
*此表格内为ORTLAI公司基本机型指标，可根据用户需求订制
