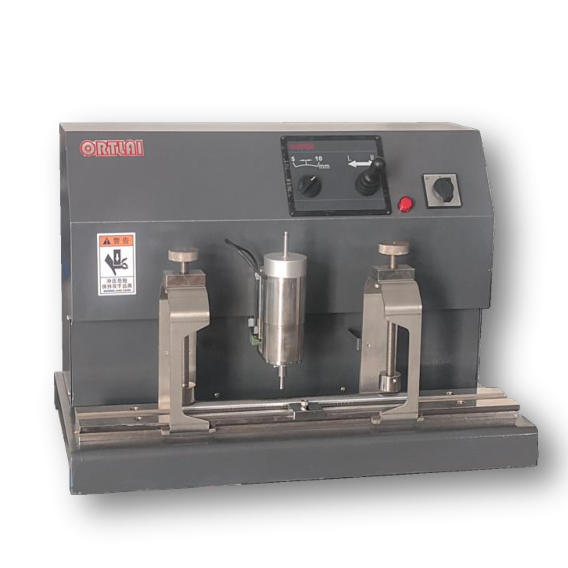

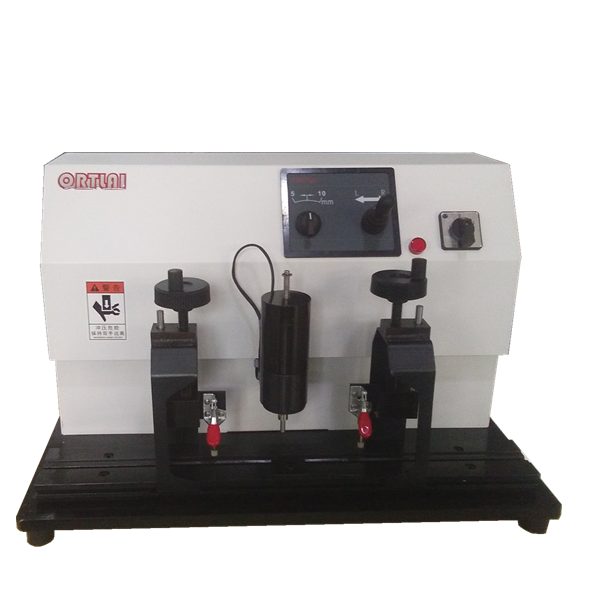

一、设备名称:电动标距打点机

二、规格型号:OD4350

三、用途:

      用于金属板材、棒材、线材等拉伸试验时试样原始标距N等分标注,试样拉伸断裂后结合相应的仪器测量出对应标注点的位移变化量,通过相应的计算公式得出试样的断后伸长率。

四、满足标准:

1、  GB/T228.1  《金属材料拉伸试验 第1部分:室温试验方法》

2、  ISO68921 Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature

3、  ASTM E8 / E8M Standard Test Methods for Tension Testing of Metallic Materials

五、主要特点:

1、  高精密滚珠丝杠加无间隙传动副件组合进行传动,无间隙,传动平稳;

2、  可以选择5mm\10mm打点间隔,通过双向选择开关进行切换;

3、  左向、右向进行逐点标注,同时配备打点头快速移动键,方便初始点的调节;

4、  根据试样特性,打点力大小可调节,较大限度降低对试样的损伤;

5、  采用高性能的电磁吸合冲击动力头,打点均匀,使用寿命长;

6、  试样支撑台架有V型定位槽,同时也可装备适合板材的定位夹,有效保证打点位置与试样的轴线或中心线重合;

7、  试样快速压紧装置,装卸试样便捷,降低劳动强度,提高工作效率;


六、技术规格:

型号

OD4350

打点方式

电动,连续单点

标距长度

350mm

自动设定

两点间隔

5mm/10mm

标距精度

误差≤±0.03mm

板试样规格

0~(70×50mm);●60mm

输入功率

150W

电源

220V\ 50Hz

外型尺寸

620×380×410mm

重量

60kg

*此表格内为ORTLAI公司基本机型指标,可根据用户需求订制
